B-HFH
stal ocynkowana
B-HFHS
stal nierdzewna

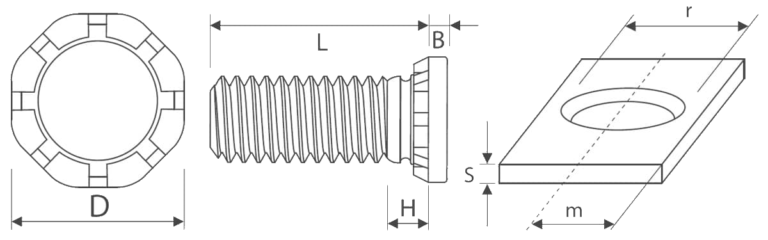

wymiary metryczne
| M5 | M6 | M8 | M10 | |
| D ±0.25 | 7,8 | 9,4 | 12,5 | 15,7 |
| H max. | 2,7 | 2,8 | 3,5 | 4,1 |
| B max. | 1,14 | 1,27 | 1,78 | 2,29 |
| Minimalna grubość materiału [s] | 1,3 | 1,5 | 2 | 2,3 |
| Średnica otworu [r] +0.13 -0.0 | 5 | 6 | 8 | 10 |
| Minimalny odstęp od krawędzi [m] | 10,7 | 11,5 | 12,7 | 13,7 |
oznaczenie długości
| Gwint | M5 | M6 | M8 | M10 | |
| Długość [L] ±0.4 | 10 | X | |||
| 12 | X | X | X | ||
| 15 | X | X | X | X | |
| 16 | X | ||||
| 18 | X | X | |||
| 20 | X | X | X | X | |
| 25 | X | X | X | ||
| 30 | X | X | X | X | |
| 35 | X | X | X | ||
| 40 | X | X | X | ||
| 45 | X | ||||
| 50 | X | X | X | ||
dane techniczne B-HFH
| Gwint | M5 | M6 | M8 | M10 | |
| Test grubości blachy | Aluminium | 1,5 | 1,5 | 2,3 | 2,4 |
| Stal | |||||
| Test twardości blachy (HRB) | Aluminium | 15 | 43 | 39 | 39 |
| Stal | 65 | 59 | 58 | 58 | |
| Siła wcisku (kN) | Aluminium | 14 | 30 | 36 | 41 |
| Stal | 27 | 34 | 45 | 55 | |
| Siła wyciśnięcia detalu (N) | Aluminium | 805 | 1280 | 1750 | 2450 |
| Stal | 1550 | 1780 | 2210 | 3475 | |
| Wytrzymałość na skręcanie (Nm) | Aluminium | 5,4 | 14,5 | 30,1 | 36 |
| Stal | 7,7 | 14,5 | 30,1 | 49,5 | |
dane techniczne B-HFHS
| Gwint | M5 | M6 | M8 | M10 | |
| Test grubości blachy | Aluminium | 1,62 | 1,62 | 2,23 | 2,3 |
| Stal | 1,5 | 1,6 | 2,48 | 2,3 | |
| Test twardości blachy (HRB) | Aluminium | 35 | 35 | 44 | 44 |
| Stal | 54 | 45 | 43 | 44 | |
| Siła wcisku (kN) | Aluminium | 13 | 15,5 | 24,5 | 34 |
| Stal | 22,5 | 25 | 38 | 47 | |
| Siła wyciśnięcia detalu (N) | Aluminium | 805 | 1280 | 1700 | 2450 |
| Stal | 1505 | 1780 | 2200 | 3500 | |
| Wytrzymałość na skręcanie (Nm) | Aluminium | 5,4 | 11,5 | 21 | 36,5 |
| Stal | 6,5 | 11,5 | 21 | 36,5 | |
