nakrętka klatkowa do otworów kwadratowych

Jesteś tutaj:

Strona główna
elementy złączne
nakrętki klatkowe
nakrętka klatkowa do otworów kwadratowych

klatkowe5

klatkowe3

klatkowe2

klatkowe1

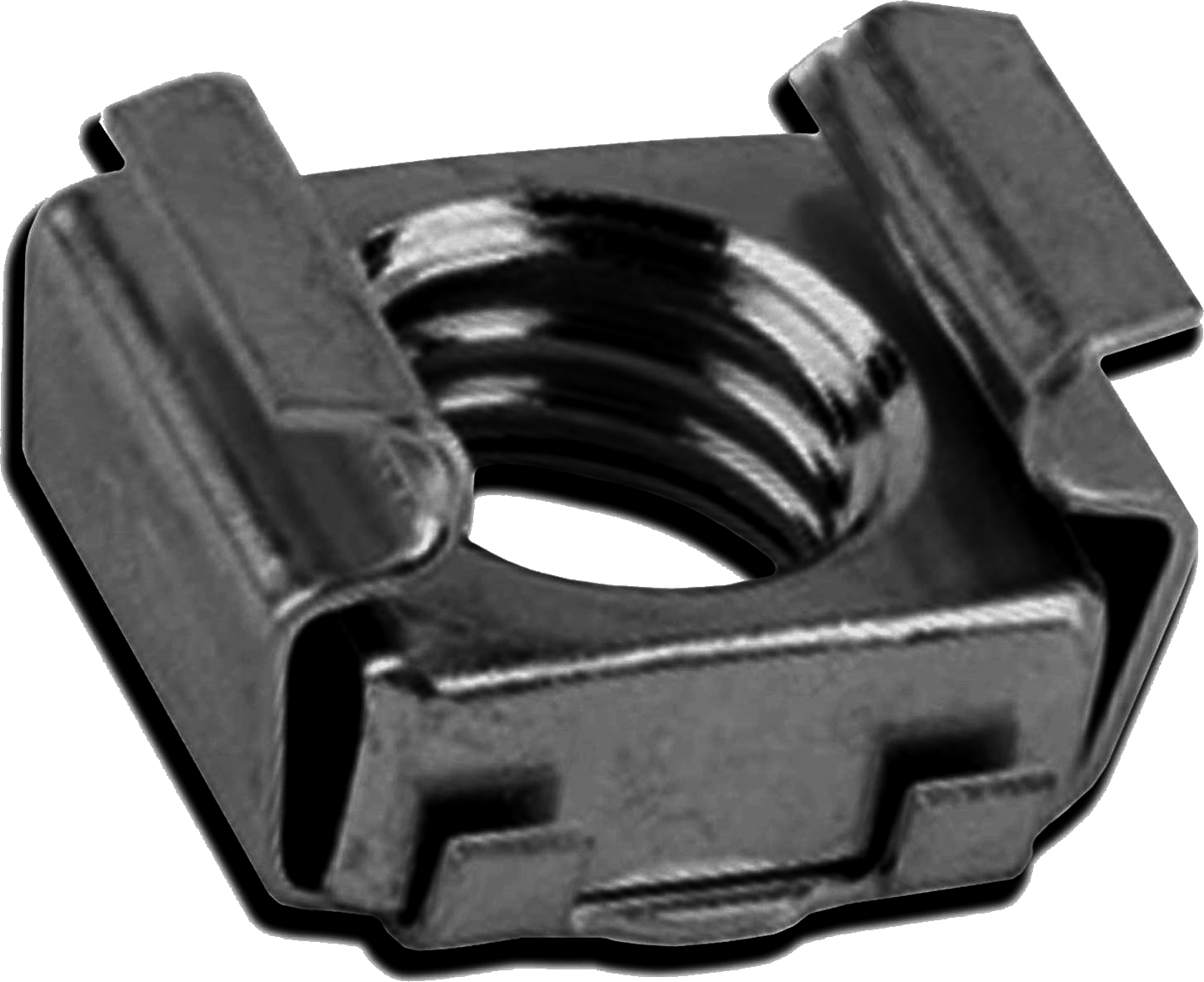

klaten

KLATK

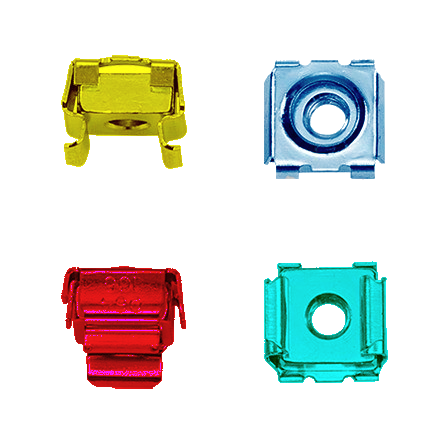

klatkipiekna

kltt4

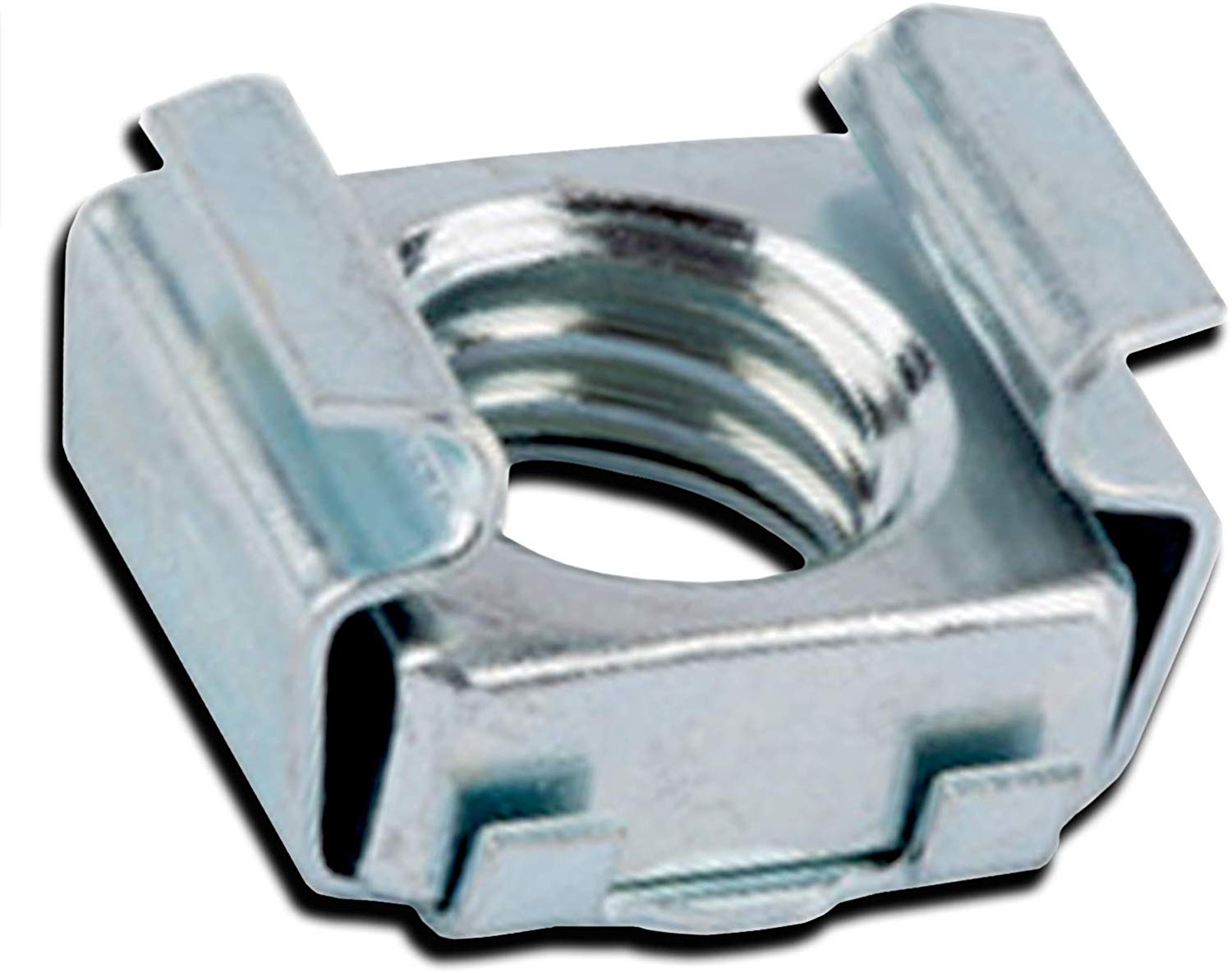

klatkowa1

klatenmachen

Ø
Gwint

P
Grubość
materiału

Symbol

A

B

C

D

E

F

G

Otwór

± 0,6

± 0,5

± 0,3

± 0,2

± 0,3

± 0,1

pod otwór 5,3 x 5,3

M3	0,3-0,9	5303-A	9,8	8,5	5,1	4,8	0,3	9,8	3,7	5,3×5,3
M3	1,0-1,6	5303-B	9,8	8,5	5,8	4,8	0,3	9,8	3,7	5,3×5,3
M3	1,7-2,3	5303-C	9,8	8,5	6,6	4,8	0,3	9,8	3,7	5,3×5,3
M3	2,4-3,1	5303-D	9,8	8,5	7,6	4,8	0,3	9,8	3,7	5,3×5,3
M4	0,3-0,9	5304-A	9,8	8,5	5,1	4,8	0,3	9,8	3,7	5,3×5,3
M4	1,0-1,6	5304-B	9,8	8,5	5,8	4,8	0,3	9,8	3,7	5,3×5,3
M4	1,7-2,3	5304-C	9,8	8,5	6,6	4,8	0,3	9,8	3,7	5,3×5,3
M4	2,4-3,1	5304-D	9,8	8,5	7,6	4,8	0,3	9,8	3,7	5,3×5,3
M5	0,3-0,9	5305-A	9,8	8,5	5,1	4,8	0,3	9,8	3,7	5,3×5,3
M5	1,0-1,6	5305-B	9,8	8,5	5,8	4,8	0,3	9,8	3,7	5,3×5,3
M5	1,7-2,3	5305-C	9,8	8,5	6,6	4,8	0,3	9,8	3,7	5,3×5,3
M5	2,4-3,1	5305-D	9,8	8,5	7,6	4,8	0,3	9,8	3,7	5,3×5,3

pod otwór 6,7 x 6,7

M3	0,7-1,6	673-A	10	8,5	7,2	5,8	0,45	10,5	5	6,7×6,7
M3	1,7-2,6	673-B	10	8,5	8,2	5,8	0,45	10,5	5	6,7×6,7
M4	0,7-1,6	674-A	10	8,5	7,2	5,8	0,45	10,5	5	6,7×6,7
M5	1,7-2,6	674-B	10	8,5	8,2	5,8	0,45	10,5	5	6,7×6,7
M5	0,7-1,6	675-A	10	8,5	7,2	5,8	0,45	10,5	5	6,7×6,7
M5	1,7-2,6	675-B	10	8,5	8,2	5,8	0,45	10,5	5	6,7×6,7

pod otwór 8,3 x 8,3

M4	0,3-1,1	834-0	12	10,8	8	7,2	0,45	12,5	6	8,3×8,3
M4	1,2-1,6	834-A	12	10,8	8,3	7,2	0,45	12,5	6	8,3×8,3
M4	1,7-2,5	834-B	12	10,8	9,3	7,2	0,45	12,5	6	8,3×8,3
M4	2,6-3,5	834-C	12	10,8	10,1	7,2	0,45	12,5	6	8,3×8,3
M4	3,6-4,5	834-D	12	10,8	11	7,2	0,45	12,5	6	8,3×8,3
M5	0,3-1,1	835-0	12	10,8	8	7,2	0,45	12,5	6	8,3×8,3
M5	1,2-1,6	835-A	12	10,8	8,3	7,2	0,45	12,5	6	8,3×8,3
M5	1,7-2,5	835-B	12	10,8	9,3	7,2	0,45	12,5	6	8,3×8,3
M5	2,6-3,5	835-C	12	10,8	10,1	7,2	0,45	12,5	6	8,3×8,3
M5	3,6-4,5	835-D	12	10,8	11	7,2	0,45	12,5	6	8,3×8,3
M6	0,3-1,1	836-0	12	10,8	8	7,2	0,45	12,5	6	8,3×8,3
M6	1,2-1,6	836-A	12	10,8	8,3	7,2	0,45	12,5	6	8,3×8,3
M6	1,7-2,5	836-B	12	10,8	9,3	7,2	0,45	12,5	6	8,3×8,3
M6	2,6-3,5	836-C	12	10,8	10,1	7,2	0,45	12,5	6	8,3×8,3
M6	3,6-4,5	836-D	12	10,8	11	7,2	0,45	12,5	6	8,3×8,3

pod otwór 9,5 x 9,5

M4	0,7-1,6	954-A	13	12	8,6	7,2	0,45	12,5	6	9,5×9,5
M4	1,7-2,6	954-B	13	12	9,5	7,7	0,45	13,5	6	9,5×9,5
M4	2,7-3,5	954-C	13	12	10,2	7,7	0,45	13,5	6	9,5×9,5
M5	0,7-1,6	955-A	13	12	8,6	7,7	0,45	13,5	6	9,5×9,5
M5	1,7-2,6	955-B	13	12	9,5	7,7	0,45	13,5	6	9,5×9,5
M5	2,7-3,5	955-C	13	12	10,2	7,7	0,45	13,5	6	9,5×9,5
M6	0,7-1,6	956-A	13	12	8,6	7,7	0,45	13,5	6	9,5×9,5
M6	1,7-2,6	956-B	13	12	9,5	7,7	0,45	13,5	6	9,5×9,5
M6	2,7-3,5	956-C	13	12	10,2	7,7	0,45	13,5	6	9,5×9,5

pod otwór 9 x 9

M4	0,7-1,6	904-AS	13,3	12	8,5	7	0,5	13,5	6,5	9×9
M4	1,7-2,6	904-BS	13,3	12	9,6	7	0,5	13,5	6,5	9×9
M4	2,7-3,5	904-CS	13,3	12	10,2	7	0,5	13,5	6,5	9×9
M5	0,7-1,6	905-AS	13,3	12	8,5	7	0,5	13,5	6,5	9×9
M5	1,7-2,6	905-BS	13,3	12	9,6	7	0,5	13,5	6,5	9×9
M5	2,7-3,5	905-CS	13,3	12	10,2	7	0,5	13,5	6,5	9×9
M6	0,7-1,6	906-AS	13,3	12	8,5	7	0,5	13,5	6,5	9×9
M6	1,7-2,6	906-BS	13,3	12	9,6	7	0,5	13,5	6,5	9×9
M6	2,7-3,5	906-CS	13,3	12	10,2	7	0,5	13,5	6,5	9×9

pod otwór 10 x 10

M6

1,2-2,2

1006-B

15

11,3

9,7

9,5

0,5

15

6

10×10

pod otwór 12,3 x 12,3

M6	0,7-1,7	1236-AS*	16,5	14,7	10,4	7,5	0,6	17,5	7,6	12,3×12,3
M6	1,8-3,1	1236-BS*	16,5	14,7	12	7,5	0,6	17,5	7,6	12,3×12,3
M8	0,7-1,7	1238-AS*	16,5	14,7	10,4	7,5	0,6	17,5	7,6	12,3×12,3
M8	1,8-3,1	1238-BS*	16,5	14,7	12	7,5	0,6	17,5	7,6	12,3×12,3
M10	0,7-1,7	1231-AS*	16,5	14,7	10,4	7,5	0,6	17,5	7,6	12,3×12,3
M10	1,8-3,1	1231-BS*	16,5	14,7	12	7,5	0,6	17,5	7,6	12,3×12,3
M6	0,7-1,7	1236-A	16,6	15	10	8,5/11*	0,5	16,5	7,2	12,3×12,3
M6	1,8-3,2	1236-B	16,6	15	11,4	8,5/11*	0,5	16,5	7,2	12,3×12,3
M6	3,3-4,7	1236-C	16,6	15	12,8	8,5/11*	0,5	16,5	7,2	12,3×12,3
M6	4,8-6,2	1236-D	16,6	15	14	8,5/11*	0,5	16,5	7,2	12,3×12,3
M8	0,7-1,7	1238-A	16,6	15	10	8,5/11*	0,5	16,5	7,2	12,3×12,3
M8	1,8-3,2	1238-B	16,6	15	11,4	8,5/11*	0,5	16,5	7,2	12,3×12,3
M8	3,3-4,7	1238-C	16,6	15	12,8	8,5/11*	0,5	16,5	7,2	12,3×12,3
M8	4,8-6,2	1238-D	16,6	15	14	8,5/11*	0,5	16,5	7,2	12,3×12,3
M10	0,7-1,7	1231-A	16,6	15	10	8,5/11*	0,5	16,5	7,2	12,3×12,3
M10	1,8-3,2	1231-B	16,6	15	11,4	8,5/11*	0,5	16,5	7,2	12,3×12,3
M10	3,3-4,7	1231-C	16,6	15	12,8	8,5/11*	0,5	16,5	7,2	12,3×12,3
M10	4,8-6,2	1231-D	16,6	15	14	8,5/11*	0,5	16,5	7,2	12,3×12,3

pod otwór 14 x 14

M8	0,7-1,7	1408-A	20	18	13,5	12,6	0,6	20,5	10,4	14×14
M8	1,8-3,2	1408-B	20	18	15	12,6	0,6	20,5	10,4	14×14
M8	3,3-4,7	1408-C	20	18	16,5	12,6	0,6	20,5	10,4	14×14
M8	4,8-6,2	1408-D	20	18	18	12,6	0,6	20,5	10,4	14×14
M10	0,7-1,7	1410-A	20	18	13,5	12,6	0,6	20,5	10,4	14×14
M10	1,8-3,2	1410-B	20	18	15	12,6	0,6	20,5	10,4	14×14
M10	3,3-4,7	1410-C	20	18	16,5	12,6	0,6	20,5	10,4	14×14
M10	4,8-6,2	1410-D	20	18	18	12,6	0,6	20,5	10,4	14×14
M12	0,7-1,7	1412-A	20	18	13,5	12,6	0,6	20,5	10,4	14×14
M12	1,8-3,2	1412-B	20	18	15	12,6	0,6	20,5	10,4	14×14
M12	3,3-4,7	1412-C	20	18	16,5	12,6	0,6	20,5	10,4	14×14
M12	4,8-6,2	1412-D	20	18	18	12,6	0,6	20,5	10,4	14×14
